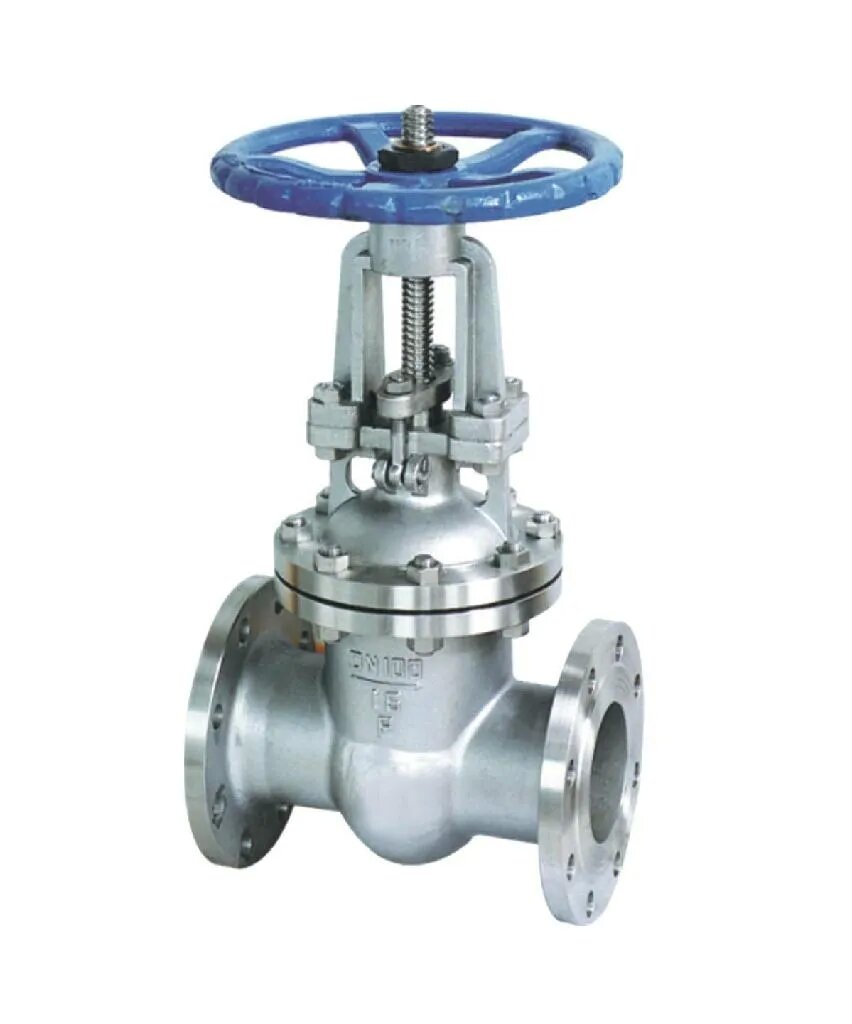

閘閥安裝表明

閘閥一般采用法蘭連接，特殊場所也有用焊接連接的。閘閥可安裝于水準管道或豎直管路上，單雙閘板閘閥應安裝于水平管路上，且手輪應位于閥門上方，不可以向下安裝。閘閥介質流動方向沒有限制。對于大口徑及髙壓的閘閥，啟閉力矩較大。為了減小啟閉力矩，可采取安裝進氣閥的方法。進氣閥安裝于主閘閥外界，它進出口與主閘閥的兩邊練習連接。主閘閥開啟前應先開通進氣閥，進入閥后，使主閘閥閘閥前后的壓差減小，進而減小主閘閥的打開力矩。進氣閥規格的選用應依據主閥規格與使用要求考慮。按設計安裝標高，在排水口墻壁上標出排水口垂直中線及閘閥底端標高線，誤差不大于10mm，同時檢查閘體吊裝孔中與啟閉機預留支座孔是否對中；

（1）閘閥安裝，將閘閥吊裝到位，并立穩靠實；

(2)安裝閘閥，將閘閥吊到墻上，調整閘體的平整度和垂直度，預埋鋼板可靠連接，采取有效的封閉措施，確保閘閥框架與結構之間不發生泄漏。

（3）閘閥安裝，安裝閘閥推力絲桿及啟閉機座，安裝平整度與垂直度符合設計要求，啟閉機中與閘閥板絲桿孔中應位于同一垂線，其垂直度偏差不大于1/1000，且全程內誤差低于2mm，連接閘閥推力絲桿，以閘閥推力絲桿板閘端為標準，將閘閥推力絲桿調豎直后固定啟閉機座，啟閉機座用墊塊墊實。然后澆筑閘閥和起重機的二次混凝土。

(4)閘閥安裝，閘閥檢測:①閘閥安裝后，檢查安裝精度，符合試驗在無水條件下進行，操作靈活，動作到位，螺桿旋轉穩定，限位裝置應靈敏、準確、可靠；④協助供應商按有關規定進行現場泄漏試驗，閘閥在大設計水位環境下的泄漏量符合要求。
