蝶閥的工作原理:

蝶閥的構造比較簡單，閥瓣的轉動控制流體的流動。在關掉位置，閥瓣堵塞閥孔，但在打開位置，閥瓣垂直于流動方向定向以允許流動。蝶閥一般提供雙向流動和關閉功能。然而，它們不是全管徑的，這使得它們不適合清管或擦洗。閥體由球墨鑄鐵制成，里外表層涂有環氧粉末。根據特定的應用要求及技術標準，閘閥通常由手輪、齒輪或執行機構或其組合來操作。我們將在本文后邊探討驅動方法。

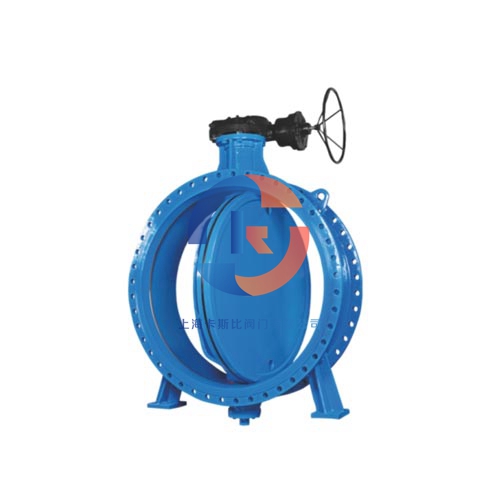

蝶閥的工作原理

蝶閥驅動:

有很多方法來操作或驅動蝶閥-手動，半自動或全自動。

電動:電動執行機構用于通過4-20mA控制信號來控制閥門，通常用于高精度調整和時間敏感應用場所。

氣動:也用于高精度應用，由壓縮空氣驅動。

蝶閥的工作原理

液壓:通常用于需要大扭矩來打開和關閉閥門的應用場所，比如髙壓和高粘度應用場所。

手動:手動操作黃油閥使用手輪，齒輪或杠桿來操作閘閥。較小的手動閥一般配有杠桿。對于較大的管徑，提供手輪和齒輪箱來傳遞扭距，具有很高的機械效益。另一種手動驅動方式是閘閥埋在地下沒人孔時；在這種運用中，驅動是通過延長主軸、適配器/方形帽和相應的接地T鍵來實現的。
